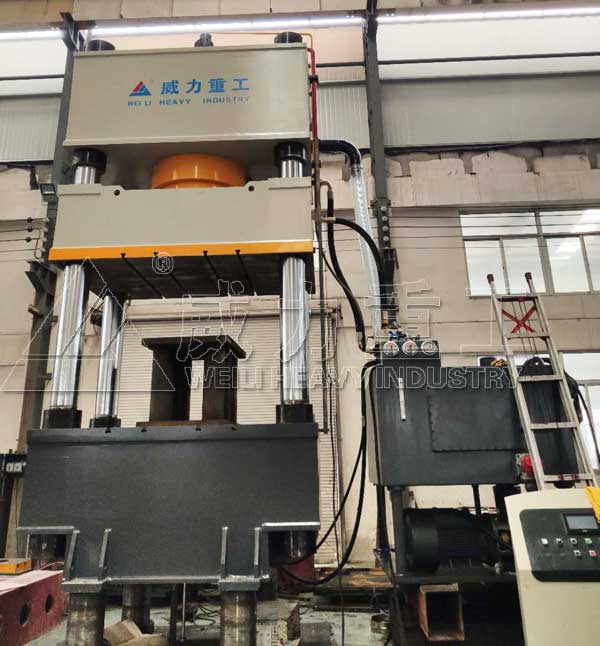

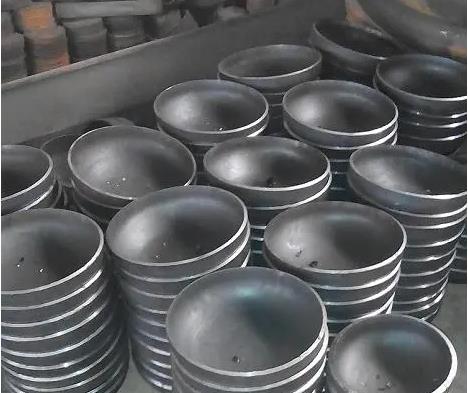

1200噸封頭拉伸機(橢圓封頭液壓機)為三梁四柱式結構，主要由主機、拉伸缸、壓邊缸、液壓系統、電氣系統、潤滑系統、冷卻系統等部分組成。適用于各種水塔封頭，罐體封頭，蝶形封頭，橢圓封頭的拉伸成型工藝。可拉伸直徑600mm--1000mm的各種封頭。是山東威力重工主營熱銷產品之一，設計生產有封頭冷壓成型液壓機、封頭熱壓成型液壓機等，噸位315噸-5500噸封頭液壓機設備，該設備各運行部件的行程、壓力、速度在一定范圍內均自力可調，滿足封頭拉伸成型件的需要。可根據用戶需要配備打料裝置、移動工作臺、沖裁緩沖裝置、光柵安全保護裝置、人機界面等。
1200噸封頭拉伸機(橢圓封頭液壓機)工作原理：
1200噸封頭拉伸機(橢圓封頭液壓機)油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動，利用液壓油來傳遞壓力，液壓油在密閉的容器中傳遞壓力遵循帕斯卡定律。
1200噸封頭拉伸機(橢圓封頭液壓機)液壓系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成，動力機構采用油泵作為動力機構，一般為積式油泵；為了滿足執行機構運動速度的要求， 選用一個油泵或多個油泵；低壓用齒輪泵；中壓用葉片泵；高壓用柱塞泵。

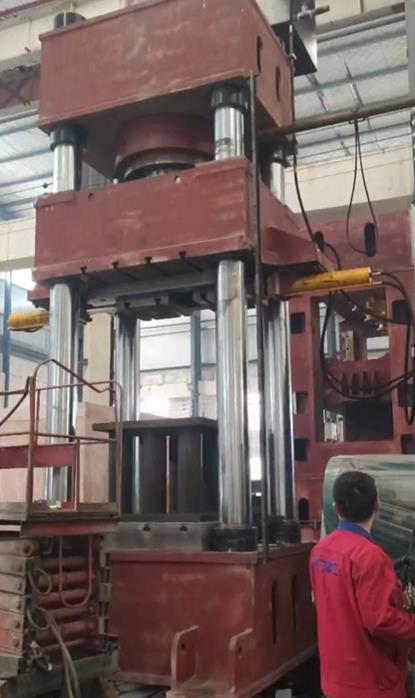

1200噸封頭拉伸機
1200噸封頭拉伸機的壓力調整：
壓力會隨著液壓油的流動而損失，當在直管中流動時，會因粘性摩擦而造成壓力損失，1200噸封頭拉伸機(橢圓封頭液壓機)中的局部壓力損失；液壓油流經彎頭、接頭、突變段、閥口、濾網等局部裝置時，會產生渦流和強烈的紊流，造成壓力損失；管道系統的總壓力損失應為所有沿途壓力損失和所有局部壓力損失的總和，為了減少壓力損失，可以降低流量，縮短管道長度，減少管道截面突變，提高內壁加工質量。為了使設備更好地發揮作用，在操作過程中需要調整壓力。
1200噸封頭拉伸機(橢圓封頭液壓機)主機包括上橫梁、下橫梁、立柱、螺母、拉伸滑塊、壓邊滑塊、移動工作臺等。其機身通過16個螺母、四根立柱連接成具有足夠剛度和強度的封閉結構，拉桿采用液壓預緊方式緊固，確保整機剛性。上橫梁內裝有主油缸組件，拉伸滑塊和壓邊滑塊安裝于上下梁之間，拉伸滑塊上平面與主油缸組件通過螺栓連接，拉伸滑塊下平面安裝拉伸模具連接筒，連接筒由快換油缸夾緊，壓邊缸安裝在拉伸滑塊內，下端通過法蘭連接壓邊滑塊，壓邊滑塊內安裝有快換模圈裝置。立柱與滑塊的導向采用合金材料，硬度高，耐磨性好，導向精度高。1200噸封頭拉伸機(橢圓封頭液壓機)為四柱式結構，確保平穩精度高，適應于各種高精密壓裝于成型。滑塊于工作臺平行精度極高，確保合模時沒有間隙。液壓系統采用知名品牌的保壓閥，保壓精度高。控制系統采用數控。所有位移，壓力，時間，補壓均采用數字控制，精準方便且故障率低。所生產出產品合格率大大提高，且更加有效的提高了工作效率。1200噸封頭拉伸機(橢圓封頭液壓機)具有獨立的電氣控制系統，PLC控制，工作靈敏度可靠。采用按鈕集中控制，具有調整、雙手單次循環兩種操作方式。通過移動操作面板選擇，可實現定程、定壓兩種成型工藝，工作壓力、行程可根據工藝需要在規定范圍內可調。
1200噸封頭拉伸機(橢圓封頭液壓機)主機包括上橫梁、下橫梁、立柱、螺母、拉伸滑塊、壓邊滑塊、移動工作臺等。其機身通過16個螺母、四根立柱連接成具有足夠剛度和強度的封閉結構，拉桿采用液壓預緊方式緊固，確保整機剛性。上橫梁內裝有主油缸組件，拉伸滑塊和壓邊滑塊安裝于上下梁之間，拉伸滑塊上平面與主油缸組件通過螺栓連接，拉伸滑塊下平面安裝拉伸模具連接筒，連接筒由快換油缸夾緊，壓邊缸安裝在拉伸滑塊內，下端通過法蘭連接壓邊滑塊，壓邊滑塊內安裝有快換模圈裝置。立柱與滑塊的導向采用合金材料，硬度高，耐磨性好，導向精度高。1200噸封頭拉伸機(橢圓封頭液壓機)為四柱式結構，確保平穩精度高，適應于各種高精密壓裝于成型。滑塊于工作臺平行精度極高，確保合模時沒有間隙。液壓系統采用知名品牌的保壓閥，保壓精度高。控制系統采用數控。所有位移，壓力，時間，補壓均采用數字控制，精準方便且故障率低。所生產出產品合格率大大提高，且更加有效的提高了工作效率。1200噸封頭拉伸機(橢圓封頭液壓機)具有獨立的電氣控制系統，PLC控制，工作靈敏度可靠。采用按鈕集中控制，具有調整、雙手單次循環兩種操作方式。通過移動操作面板選擇，可實現定程、定壓兩種成型工藝，工作壓力、行程可根據工藝需要在規定范圍內可調。
1200噸封頭拉伸機(橢圓封頭液壓機)的系統壓力不能高于泵的系統壓力，主要取決于負載，負載是自動生成的，而不是調試的。給定壓力應為設備正常運行時的最大壓力值;降低溢流閥的壓力，關閉節流閥和換向閥中間的泵出口，調試溢流閥，增加泵出口壓力，直至達到要求值。大工作壓力是公稱壓力，是一個固定的數字，油缸工作運動的最小壓力為頂推力，油缸回位或后退的最小壓力為回位力。工作流體的最大壓力是用這個力除以液壓機工作柱塞的總工作面積得到的。
普通四柱液壓機與封頭拉伸機的區別：
四柱液壓機：為三梁四柱式結構由上橫梁活動橫梁和四根立柱組成，常規的配一條小噸位的底缸備用脫模或者淺拉伸工藝，這條底缸可以不用。
封頭拉伸機：1200噸封頭拉伸機(橢圓封頭液壓機)結構也是三梁四柱式，只不過在下橫梁處增加了液壓拉伸墊結構并帶有多條鍍鋅桿用來配合模具完成深拉伸工藝。
