1000噸電動汽車殼薄板成型拉伸機工作原理與動作？
1000噸電動汽車殼薄板成型拉伸機也稱1000噸拉伸液壓機，分為單動薄板拉伸液壓機、雙動薄板拉伸液壓機等多種，從結構上看有四柱式拉伸機、框架式拉伸機。。拉伸機在一個工作循環中的動作順序：①主油缸快速下行。②主缸慢速下行。③拉伸，壓邊缸隨活動橫梁下行。④保壓、泄壓。⑤主缸快速上行，退料缸頂出，壓邊缸延時上行。⑥主缸返回到位停，退料缸停，壓邊缸到位停。工作原理：有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。拉伸工藝完成后， 拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。

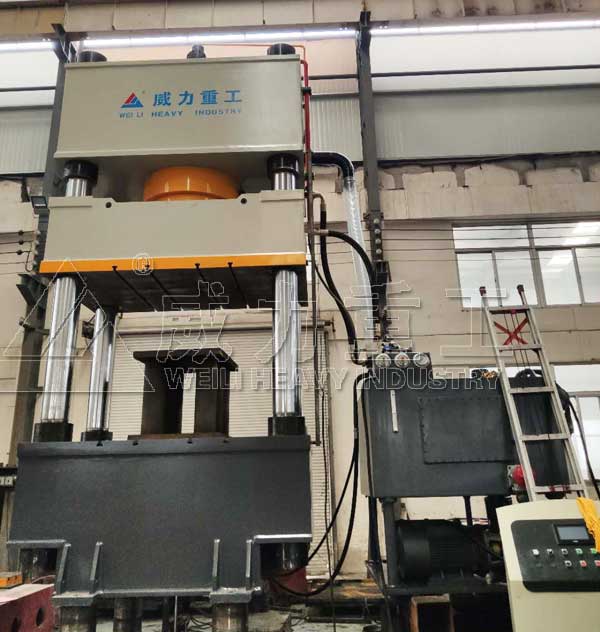

1000噸汽車殼體拉伸成型液壓機
1000噸電動汽車殼薄板成型拉伸機為四柱式結構，拉伸精度可控。具有液壓泵站和電氣控制系統。液壓控制采用插裝閥集成系統，結構緊湊、動作穩定、密封性能好、安裝維修方便。液壓采用數顯電接點壓力表顯示，并可根據需要在允許范圍內任意設定液壓上限。電氣系統采用按鈕集中控制，并設有點動、半自動兩種操作模式。1000噸拉伸機可選配附件：移動工作臺；滑塊比例調整調壓裝置；液壓墊比例調壓裝置；沖裁緩沖裝置；光幕安全保護裝置；油加熱或冷卻裝置；觸摸式工業顯示屏；位移傳感裝置；換模用浮動導軌和滾動托架；不回收式立柱潤滑裝置；模具照明燈。
電動汽車殼薄板拉伸的變形過程：
用座標網格試驗法分析。拉深時壓邊圈先把中板毛坯壓緊，凸模下行，強迫位于壓邊圈下的材料（凸緣部分）產生塑性變形而流進凸凹模間隙形成圓筒側壁。觀察拉深后的網格發現：底部網格基本保持不變，筒壁部分發生較大變化。
1. 原間格相等的同心圓成了長度相等，間距增大的圓周線，越接近筒口，間距增大。
2. 原分度相等的輻射線變成垂直的平行線，而且間距相等。
3. 凸緣材料發生徑向伸長變形和切向壓縮變形
總結：拉深材料的變形主要發生在凸緣部分，拉深變形的過程實質上是凸緣處的材料在徑向拉應力和切向壓應力的作用下產生塑性變形，凸緣不斷收縮而轉化為筒壁的過程，這種變形程度在凸緣的外緣為大。

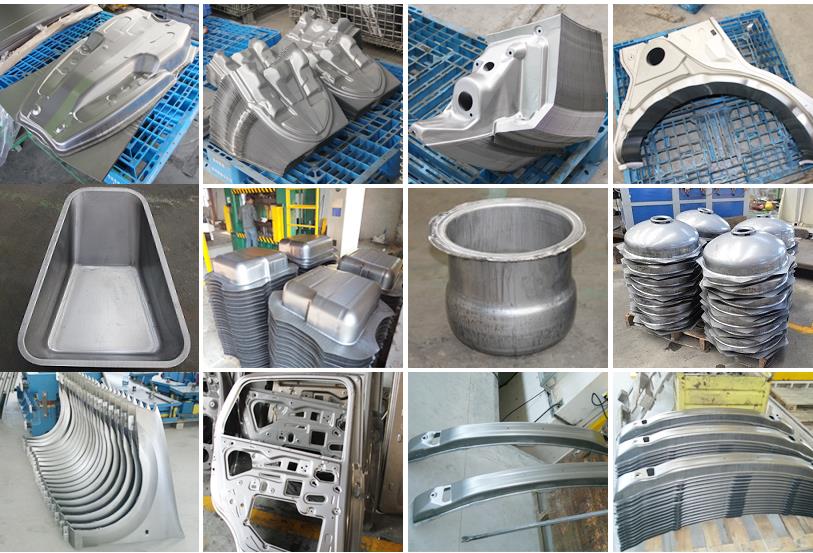

拉伸液壓機應用案例
拉伸液壓機在汽車車身覆蓋件中的應用：
引擎蓋板，車頂蓋，左、右車側圍，前、后車門，前、后、左、右翼子板，行禮箱蓋板，發動機前支撐板，發動機前裙板，前圍上蓋板，后圍板，后圍上蓋板，前裙板，前框架，前翼子板，車輪擋泥板、后翼子板、后圍板、行李倉蓋，后圍上蓋板、頂蓋、前圍側板、前圍板、前圍上蓋板、前擋泥板、發動機罩。山東威力重工機床有限公司可根據汽車拉伸件的不同，量身打造不同結構需求的汽車覆蓋件拉伸液壓機，了解更多設備信息，咨詢張經理：18306370898（可加微信）

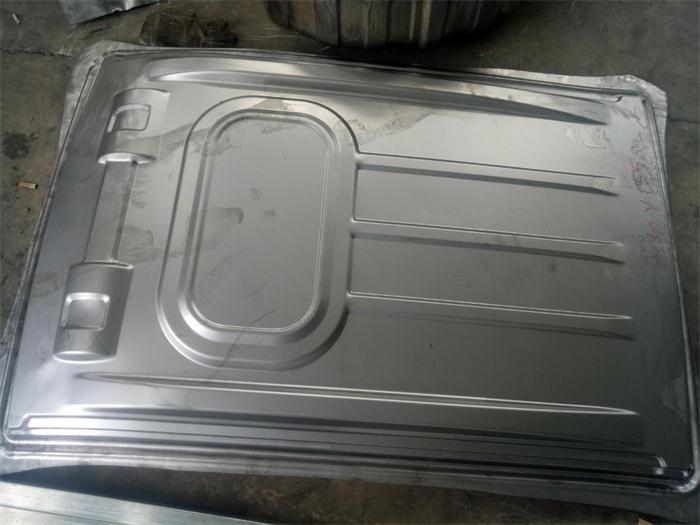

汽車頂棚沖壓拉伸成型件
