框架式單動薄板拉伸液壓機是框架式液壓機的一種常見類型，產品系列有10余個，產品噸位可從500噸到5000噸均可設計定做。了解詳情信息，或者需要我們給您提供技術參數報價，可直接咨詢我們：18306370898（同微信號）
框架式單動薄板拉伸液壓機可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。

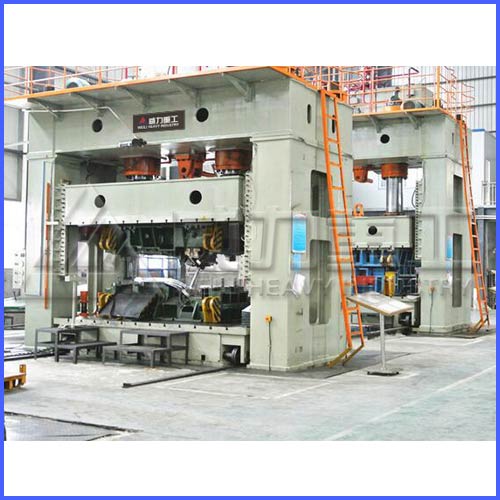

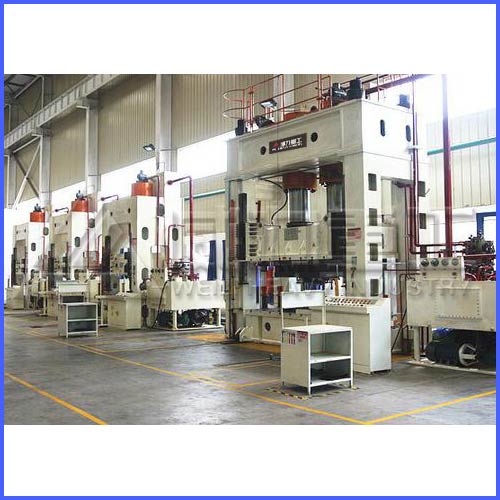

框架式單動薄板拉伸液壓機廠家車間現貨供應，實體廠房，實景拍攝。可到公司實地考察訂購！
框架式單動薄板拉伸液壓機的主要結構特點：
框架式單動薄板拉伸液壓機的組成特點：
框架式單動薄板拉伸液壓機機身機構組成特點：
山東威力重工用心服務、品質至上、交貨準時、價格合理一直是我們堅持的經營理念，同樣的質量，我們的價格便宜；同樣的價格，我們的質量更好。框架式單動薄板拉伸液壓機從零部件直到產品出廠，都逐一經過嚴格的控制和檢驗，雄厚的經濟實力，先進的技術設備，完善的檢測手段，務實的工作作風，以及優秀的全程管理，構筑了山東威力重工機床有限公司的優良品質和信譽。除此以外，公司還致力于銑床、鉆床、沖床、刨床、鋸床、液壓機、剪板機、折彎機、數控車床、加工中心等重型機床設備生產與研發，獲得多次榮譽稱號。定做訂購315噸二梁四柱液壓機歡迎到我公司實地考察選購。
框架式單動薄板拉伸液壓機哪家好，框架式單動薄板拉伸液壓機價格多少錢一臺，來山東威力重工一定可以找到滿意的答案。液壓機價格及相關技術參數，咨詢張經理18306370898（該手機號同微信號）
框架式單動薄板拉伸液壓機可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。
框架式單動薄板拉伸液壓機技術參數（僅供參考），具體精準，咨詢我們：18306370898（同微信號）
| 型號 | YW27-200B | YW27-200C | YW27-450 | YW27-630A | YW27-630B | YW27-1000A | YW27-1250 | YW27-1300 | YW27-1600A | YW27-1600B | YW27-5000 | |
| 公稱力KN | 2000 | 2000 | 4500 | 6300 | 6300 | 10000 | 12500 | 13000 | 16000 | 16000 | 50000 | |
| 液壓墊力mm | 1500 | 1000 | 2500 | 3000 | 12500 | 4000 | 6000 | 5000 | 10000 | |||
| 滑塊行程mm | 900 | 850 | 1000 | 750 | 750 | 1500 | 750 | 1500 | 1500 | 1500 | 900 | |
| 最大閉合高度mm | 1400 | 1700 | 1600 | 1450 | 1100 | 1800 | 1450 | 2200 | 2000 | 2200 | 1600 | |
| 液壓墊行程mm | 350 | 350 | 350 | 350 | 350 | 400 | 400 | 400 | 260 | |||
| 滑塊底平面尺寸mm |
3000× 2500 |
2800× 2200 |
2500× 1600 |
1450× 1450 |
2800× 1800 |
4500× 2500 |
1700× 1700 |
5500× 2700 |
5500× 2500 |
4500× 2400 |
13000× 1800 |
|
| 工作臺板尺寸mm |
3000× 2500 |
2800× 2200 |
2500× 1600 |
1450× 1450 |
2800× 1800 |
4500× 2500 |
1700× 1700 |
5500× 2700 |
5500× 2500 |
4500× 2400 |
13000× 1800 |
|
| 工作移動距離mm | 3350 | 385 | 2000 | 2500 | 385 | 3000 | 3000 | 2500 | 14000 | |||
| 滑塊距離 | 空程下降mm/s | 130-150 | 120 | 300 | 68-80 | 300-350 | 250 | 68-80 | 200 | 250 | 250 | 150 |
| 工作mm/s | 2~15 | 10~15 | 10~25 | 10 | 10~15 | 10~25 | 10 | >10 | 10~30 | 5-50 | >8 | |
| 回程mm/s | 130-150 | 120 | 300 | 68-80 | 300-350 | 250 | 68-80 | 200 | 250 | 250 | 150 | |
| 主機外形（左右前后高）mm |
4300× 3000× 5600 |
4450× 3300× 5400 |
4000× 1800× 6300 |
2580× 1450× 5100 |
5800× 2800× 6250 |
8000× 3650× 8750 |
2900× 1900× 6350 |
7300× 2800× 8120 |
7300× 2500× 8600 |
7600× 3700× 9300 |
15600× 5000× 8600 |
|
| 電機總功率kw | 45 | 45 | 110 | 45 | 190 | 200 | 90 | 270 | 370.5 | 290 | 500 | |
| 機床重量T | 50 | 63 | 78 | 30 | 80 | 185 | 72 | 280 | 300 | 290 |
830 |
|
“質量至上、服務完善”是我們山東威力重工機床有限公司的企業宗旨。我們的經營理念是“沒有好、只有更好”、“優良的產品、優良的服務”，追求創新，是我們的承諾。框架式單動薄板拉伸液壓機價格，廠家咨詢電話：0632-5850029，18306370898。

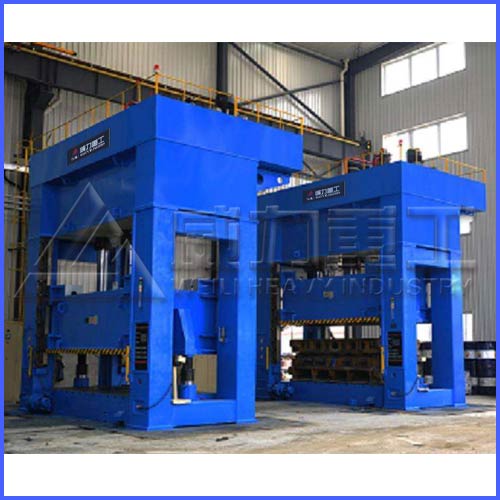

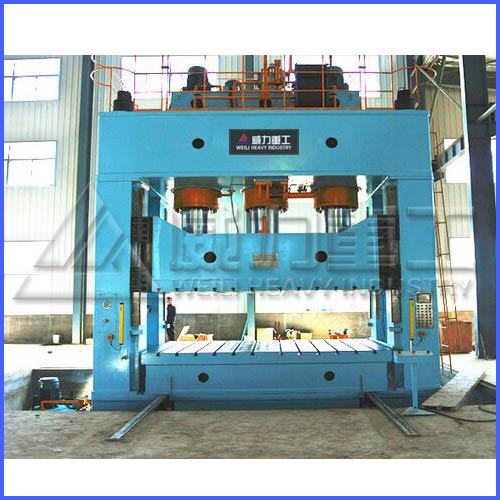

框架式單動薄板拉伸液壓機廠家車間現貨供應，實體廠房，實景拍攝。可到公司實地考察訂購！
框架式單動薄板拉伸液壓機的主要結構特點：
框架結構，機身剛性好。滑塊采用四角八面導軌導向，調整精度高、抗偏載能力強。本機滑塊下行速度快，工作臺面大，具有上滑塊和下液壓墊的反拉伸功能，工藝范圍廣，可完成金屬薄板的拉伸、沖裁、彎曲、翻邊等工藝。尤其適用于汽車行業的鋼圈、車身、橋殼、地盤、車門等零件。
框架式單動薄板拉伸液壓機的保障系統：
1.嚴謹?shù)墓に囋O計，保證高的能源利用率。
2.低噪音，結構緊湊，杜絕滲漏。
3.主要的元件為國際知名品牌，安全穩定的系統回路。
4.動力強悍，適應高的工作頻率。
5.所有元件保證良好的互換性，保證機床高的開機率。
框架式單動薄板拉伸液壓機的組成特點：
◇ 采用框架式結構，剛性好、精度高、抗偏載能力強；
◇ 采用整體式插裝閥集成系統，泄露點少，動作可靠，使用壽命長；
◇ 配置導軌自動潤滑裝置；
◇ 采用PLC控制的電氣系統，結構緊湊，工作靈敏、可靠，柔性好；
◇ 工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便；
◇ 可實現定壓、定程兩種成型工藝，具有保壓延時功能，延時時間可調；
◇ 拉伸、壓邊滑塊可通過定位銷聯為一體，實現單動工藝動作；
◇ 采用按鈕集中控制，具有調整、手動及半自動三種操作方式。
◆ 可選配附件或功能：
1、 移動工作臺
2、 沖裁緩沖裝置
3、 光電保護裝置
4、 打料裝置
5、 PLC可編程控制器
6、 模具加熱及溫控裝置
7、 觸摸式工業顯示屏
8、 液壓系統加熱，冷卻裝置
9、 行程、壓力、速度數顯、數控裝置
10、壓邊滑塊、液壓墊四角分別調壓裝置
11、安全栓
?框架式單動薄板拉伸液壓機使用范圍：
適用于一般零件和較精密零件的拉伸、彎曲、成型、翻邊等各種壓制工藝，還可用于切邊、沖裁落料，
主要適用以下領域：
汽車零部件 ：車身覆蓋件、制動片、油箱、底盤、橋殼、保險桿。
家用電器：洗衣機零件、電飯鍋零件、電視機零件、冰箱零件等。
廚房用具 ：洗滌槽、壺具、不銹鋼用具等其他各種容器。
框架式單動薄板拉伸液壓機的液壓系統：
1、液壓系統裝置在液壓機的機身右側。
2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
3、液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。液壓機的油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。
4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。
框架式單動薄板拉伸液壓機的電氣控制系統：
1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。
2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3、液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
框架式單動薄板拉伸液壓機操作方式與安全保護裝置：
1、壓力機設有點動、半自動操作方式。
2、液壓機的滑塊行程有行程控制裝置調整。
3、操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。
4、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。
5、滑塊在上、下限位處均設有限位開關。
6、在活塞式油缸下腔設置液壓支撐保險回路。
框架式單動薄板拉伸液壓機機身機構組成特點：
1、機身：機身為整體框架式結構，左右支柱中間留有側窗口，采用Q235優質鋼板焊接結構, 二氧化碳氣體保護焊；焊后需經過退火處理充分消除焊接變
形和應力，確保焊接件經久而不變形，精度保持性好。
2、滑塊為鋼板焊接箱形結構,滑塊底面板為整塊鋼板，保證足夠的剛度和強度。滑塊采用四角八面導軌導向,在左右支柱上共設有4組導向塊，滑塊的導板在導軌上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便,調整精度高，調整后精度保持性好,抗偏載能力強。導軌摩擦副一側為合金材料,另一側采用銅基合金材料。此外,導軌經淬火處理,硬度在HRC55以上，耐磨性能良好，使用壽命長。滑塊導軌面設有加油孔自動加油,以便潤滑運動部位。
3、主噸位由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理（0.10mm），使用壽命長。油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。
4、工作臺、滑塊Ｔ型槽的位置、尺寸經用戶確認后生產。
5、工作臺為固定工作臺，固定工作臺為一塊整板，長1400mmX寬1400mmX厚200mm,中心開設φ640mm孔。
6、下橫梁對應固定工作臺中心開設φ660mm孔，出料口在下橫梁后側，距固定工作臺下平面距離為350mm，對應開孔尺寸寬680mmX高220mm。
7、上梁與支柱右側焊接一梯形塊作為滑塊的右側導向支撐，此梯形塊高于等于固定工作臺板上平面400mm，即保證最小開口尺寸。
8、機器的外觀顏色為草綠色（由訂購方提供指定廠家購買）。滑塊為橘紅色，高壓油管為紅色（軟管除外），回油管為黃色。
框架式單動薄板拉伸液壓機工作方式:定壓和定程。
6.1、壓機設調整（寸動）、雙手動單次循環、微動對模（無壓力下行）三種操作方式。用轉換開關轉換。
6.1.1、調整：按壓相應按鈕產生相應動作，手松動作停。此動作無快速。
6.1.2、雙手動單次循環：按壓雙手下行按鈕，壓機連續完成快降－慢降－加壓（到設定壓力或設定位置）－慢速回程－快速回程—停止，完成一個單次循環過程。
6.1.3、微動對模：按壓下行按鈕，滑塊主油缸上腔不上壓力，滑塊在節流閥的控制下無壓力緩慢微動下行，手松動作停。此動作在對模和模具調整時使用。
【買家使用安全須知：】
【保養及維護】
1．工作用油推薦采用32號、46號抗磨液壓油。
2．油液進行嚴格過濾后才允許加入油箱。
3．工作油液每一年更換一次，其中第一次更換時間不應超過三個月；
4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。
5．在公稱壓力500T下集中載荷最大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。
6．每半年校正檢查一次壓力表；
7．機器較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。
【安全操作事項】
1．不了解機器結構性能或操作程序者不應擅自開動機器；
2．機器在工作過程中，不應進行檢修和調整模具；
3．當機器發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4．不得超載或超過最大偏心距使用：
5．嚴禁超過滑塊的最大行程，模具閉合高度最小不得小于600mm。
6．電氣設備接地必須牢固可靠：
7．每天工作結束：將滑塊放至最下位置。
【框架式單動薄板拉伸液壓機售后服務】：
自本廠出售產品因質量問題均享受三包政策，（人為操作或外力造成損傷、破壞不在保修范圍內）一年免費維修，終身成本維修。電器部分保修期六個月，機械部分保壹年。附件不在保修范圍內。
山東威力重工用心服務、品質至上、交貨準時、價格合理一直是我們堅持的經營理念，同樣的質量，我們的價格便宜；同樣的價格，我們的質量更好。框架式單動薄板拉伸液壓機從零部件直到產品出廠，都逐一經過嚴格的控制和檢驗，雄厚的經濟實力，先進的技術設備，完善的檢測手段，務實的工作作風，以及優秀的全程管理，構筑了山東威力重工機床有限公司的優良品質和信譽。除此以外，公司還致力于銑床、鉆床、沖床、刨床、鋸床、液壓機、剪板機、折彎機、數控車床、加工中心等重型機床設備生產與研發，獲得多次榮譽稱號。定做訂購315噸二梁四柱液壓機歡迎到我公司實地考察選購。
框架式單動薄板拉伸液壓機哪家好，框架式單動薄板拉伸液壓機價格多少錢一臺，來山東威力重工一定可以找到滿意的答案。液壓機價格及相關技術參數，咨詢張經理18306370898（該手機號同微信號）
山東威力重工在框架式液壓機的加工生產上經驗豐富，具有獨立承擔各類大型、中小型、快速、數控、專用、成套、成線液壓機的科研開發和制造能力。產品可采用數控技術進行比例控制、微動控制、同步控制、調頻控制、PLC可編程序控制、觸摸屏數顯等，可對壓力、速度、行程等相關參數進行設定和顯示，實現人機對話，并可存貯多套產品模具和加工工藝，產品技術水平與同行業廠家同步。
