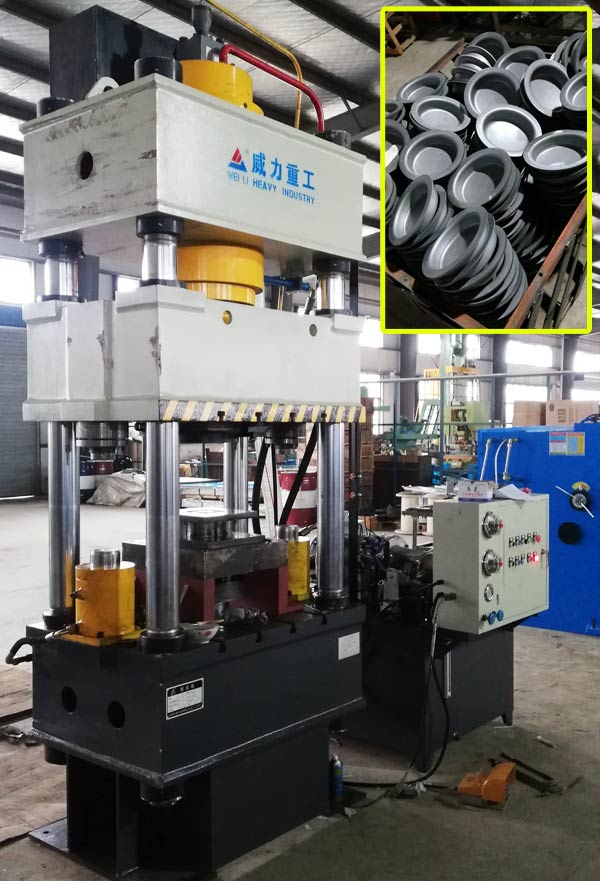

200噸薄板拉伸液壓機分為四柱式、框架式兩種機型，主要用于金屬板材的擠壓、拉伸、沖裁、翻邊、切邊等工藝。200噸四柱式單動薄板拉伸液壓機是金屬板材拉伸成型常用機型，采用三梁四柱式結構設計，由機身，主缸，行程限位裝置，潤滑裝置，液壓動力系統及電氣系統等組成，主機部分包括機身、主缸、壓邊裝置、頂出缸及充液裝置等組成?？刂茩C構包括動力機構、上下限程裝置、管路用電氣箱等部分組成。根據拉伸深度的不同，分為下頂缸拉伸、液壓墊拉伸等。本機為一臺200噸四柱式薄板拉伸液壓機，用于封頭、不銹鋼水槽、 不銹鋼托盤、不銹鋼鍋碗瓢盆、汽車零部件、汽車覆蓋件、壓力容器蓋的沖壓拉伸成型。公司還可根據客戶工藝需要設計定做雙動薄板拉伸液壓機，100噸-5000噸拉伸液壓機按需定做。采購定做聯系公司張經理：18306370898（可加微信）
工作原理：
200噸四柱式單動薄板拉伸液壓機的動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。它是產生和分配工作液壓而使主機實現各種動作的機構。電氣裝置按照液壓系統規定的動作程序，選擇規定的工作方式，在發現訊件的指領下，使有關的電磁鐵動作以完成規定的工藝動作循環。動力機構在電氣裝置的控制下，通過泵和油缸實現能量轉換；通過各種液壓閥實現能量調節；通過油箱、充液閥和管路實現能量的輸送，驅動滑塊、壓邊梁及頂出缸活塞運動。完成各種工藝動作的循環。

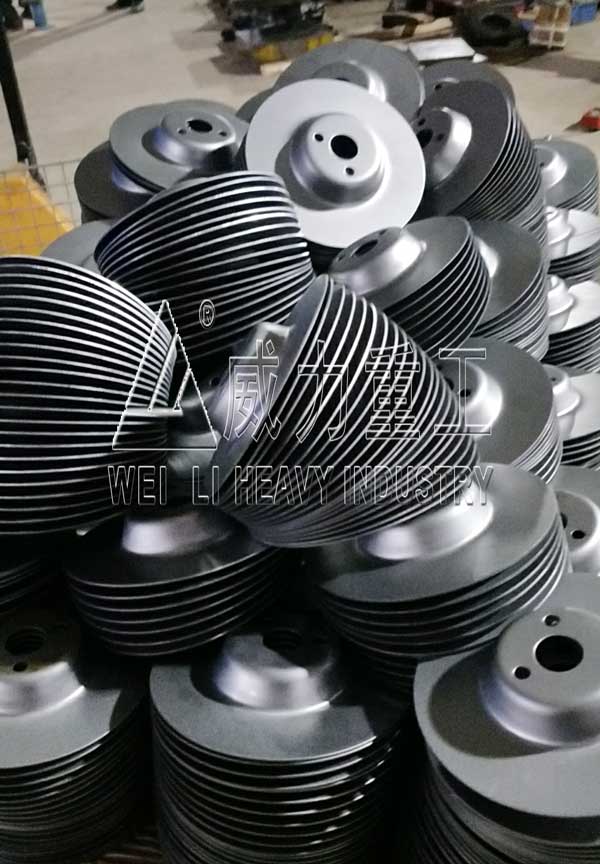

200噸四柱拉伸液壓機的成型產品
性能特點：
200噸四柱式單動薄板拉伸液壓機可采用數控技術進行比例控制、微動控制、同步控制、調頻控制、PLC可編程序控制、觸摸屏數顯等，可對壓力、速度、行程等相關參數進行設定和顯示，實現人機對話，并可存貯多套產品模具和加工工藝，產品技術與同行業廠家同步。適用于所在深、淺拉伸工藝，也可用于彎曲、翻邊、沖裁落料等工藝。特別適對該設備的液壓、電氣系統進行更新改造。包括設計、制造、指導安裝和負責調試。200噸四柱式單動薄板拉伸液壓機液壓電氣系統是液壓機中復雜的一種。它包括拉伸、壓邊、液壓墊、頂出、移動工作臺等多種動作要求，并有獨立的過濾和潤滑系統。200噸四柱式單動薄板拉伸液壓機采用新型油缸密封元件，可靠性高、壽命長；移動工作臺，方便模具更換；拉伸、壓邊滑塊可通過定位銷聯為一體，實現單動工藝動作機液一體化安全裝置，如油缸下腔支承回路，油缸上下腔互鎖回路等安全性優越；進口PLC控制，工作靈敏高。本機器具有調整、手動和半自動三種工作方式。半自動工作方式中根據壓制工藝要求，又分為“有頂出工藝”、“無頂出工藝”和“拉伸工藝”三種工藝動作。
可選配附件：.沖裁緩沖裝置.滑塊比例調速裝置. 壓邊滑塊比例調速裝置. 光幕安全保護裝置.油冷卻裝置模具保護裝置. 位移傳感裝置. 觸摸式工業顯示屏. 打料裝置(液壓式或機械式) .換模用浮動導軌和滾動架模具快速夾緊機構.潤滑裝置。

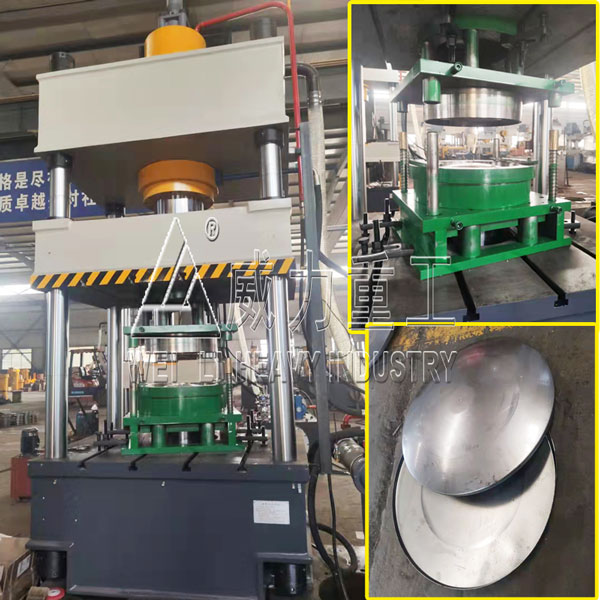

200噸四柱式單動薄板拉伸液壓機
用途：
為日常用具，金屬制品，家具，汽摩配件，五金配件，管道行業 拉伸設備。為大小鋁制品廠，不銹鋼制品 廠的鋁質薄板拉伸和鋁制品的 成形及不銹鋼制品的 成形。拉伸用途非常廣泛，比如相框、燈罩、餐具、標牌、瑣具、汽車配件、表殼、表 帶、眼鏡框架及五金零件等。在實際的生產過程中。對系統的各個原件的配置要求高，對產品的精度也相對好，生產技術較難。
200噸四柱式單動薄板拉伸液壓機靠快速油缸產生壓力，完成淺拉深，成型，翻邊，彎曲、翻邊、擠壓、成型、以及校正、壓裝等操作，對不銹鋼制品廠的鋁 質薄板拉伸和鋁制品的 成形及不銹鋼制品的正反拉伸成形。

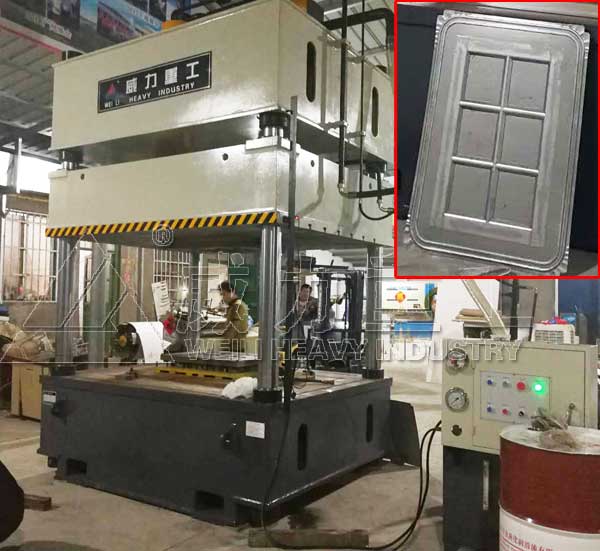

200噸不銹鋼櫥柜門拉伸液壓機
技術參數：
| 技術參數Specifications | 單位Unit | 型號model | |
| 200 | |||
| 公稱力Rated pressure | KN | 2000 | |
| 液壓墊力Cushion force | KN | 600 | |
| 液體Zui大工作壓力邊力Max workong hydraulic pressure | Mpa | 25 | |
| 滑塊行程Slide stravel | mm | 700 | |
| 液壓墊行程Cushion stroke | mm | 260 | |
| 滑塊下平面至工作臺面Zui大距離Destance between down-flat of slide and WorktabIe | mm | 1100 | |
|
滑塊行程速度 Speed of slide |
空載下行Empty descending | mm/s | 100 |
| 工作Pressing | mm/s | 12 | |
| 回程return | mm/s | 52 | |
| 工作臺有效尺寸Effective area of table | 左右L-R | mm | 900 |
| 前后F-B | mm | 900 | |
| 液壓墊尺寸Overall dimensions of machine | 左右L-R | mm | 700 |
| 前后F-B | mm | 600 | |
| 電機總功率Motor power | KW | 15 | |
| 重量Weight | KG | 13200 | |
